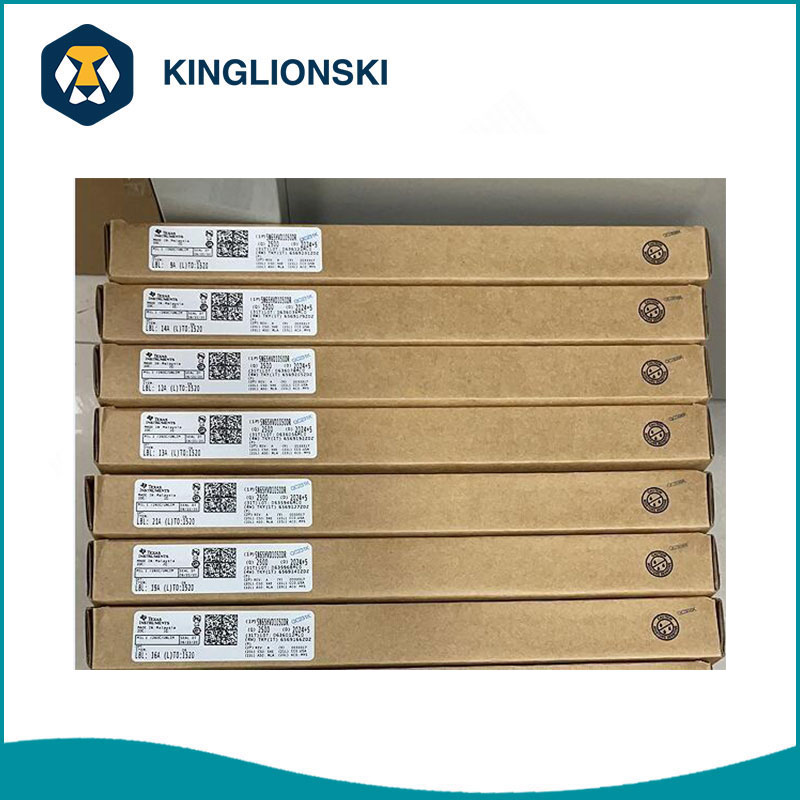

TPS79301DBVR Componenti elettronici per strumenti Texas

Puoi essere certo di acquistare componenti elettronici personalizzati per strumenti Texas TPS79301DBVR da Kinglionski. TPS79301DBVR appartiene al regolatore di tensione a bassa caduta di tensione da 200 mA con abilitazione di Texas Instruments (TI). La famiglia di regolatori LDO TPS793 è stata ottimizzata per l'uso in apparecchiature a batteria sensibili al rumore. Il dispositivo è caratterizzato da tensioni di caduta estremamente basse, PSRR elevato, rumore di uscita ultrabasso, bassa corrente di riposo (170 μA in genere) e ingresso di abilitazione per ridurre le correnti di alimentazione a meno di 1 μA quando il regolatore è spento.

La famiglia TPS793 di regolatori di tensione lineari a bassa caduta di tensione (LDO) è caratterizzata da un elevato rapporto di reiezione dell'alimentazione (PSRR), bassissimo rumore, avvio rapido ed eccellenti risposte ai transitori di linea e di carico in scala di chip wafer NanoStar™ e pacchetti SOT23. L'imballaggio NanoStar offre un ingombro ultraridotto, un profilo e un peso del pacchetto ultra bassi, rendendo questi dispositivi ideali per applicazioni portatili come telefoni e PDA. Ogni dispositivo della famiglia è stabile, con un piccolo condensatore ceramico da 2,2 μF sull'uscita.

La famiglia TPS793 utilizza un processo di fabbricazione BiCMOS proprietario avanzato per produrre tensioni di caduta estremamente basse (ad esempio, 112 mV a 200 mA, TPS79330). Ciascun dispositivo raggiunge tempi di avvio rapidi (circa 50 μs con un condensatore di bypass da 0,001 μF) consumando una corrente di riposo molto bassa (170 μA tipici). Inoltre, quando il dispositivo è in modalità standby, la corrente di alimentazione viene ridotta a meno di 1 μA. Il TPS79328 mostra circa 32 μVRMS di rumore della tensione di uscita a 2,8 V con un condensatore di bypass da 0,1 μF. Le applicazioni con componenti analogici sensibili al rumore, come l'elettronica RF portatile, beneficiano delle caratteristiche PSRR elevato e basso rumore, nonché del tempo di risposta rapido.

caratteristiche del prodotto

Tipo	Caratteristiche principali del prodotto
TPS79301DBVR	Regolatore a bassa caduta di tensione RF da 200 mA Con Abilita
	Stabile con un condensatore ceramico da 2,2 μF
	PSRR alto (70 dB a 10 kHz)
	Tempo di avvio rapido (50 µs)

Applicazione del prodotto

RF: VCO, ricevitori, ADC
Audio
Telefoni cellulari e cordless
Bluetooth®, LAN senza fili
Organizzatori palmari, palmari
